一、JSJ-4交流斷電延時繼電器的工作原理

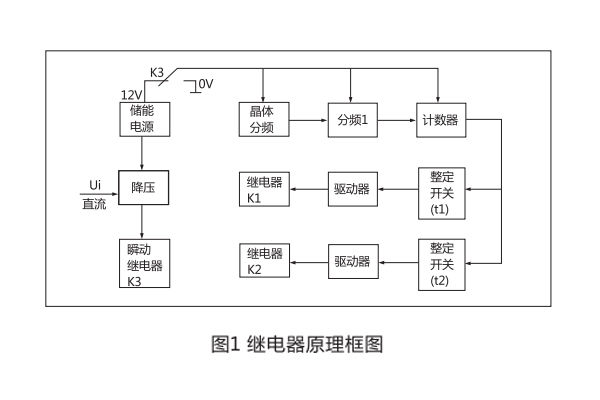

JSJ-4交流斷電延時繼電器的原理框國如圖1所示。由圖可見，繼電器有晶體振蕩器、分頻器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定點電壓時,繼電器內部瞬動繼電器和兩個延時繼電器瞬時動作,觸點切換,并使電源回路與計時回路處于失電狀態,以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時,瞬動繼電器瞬時返回(兩個延時執行繼電器仍處于動作狀態) ,觸點也瞬時返回, 使儲能電源接通計時回路,晶體振蕩產生時鐘脈沖,經分頻后得到10ms計時脈沖 ,計數器對計時脈沖計數 ,當所計脈沖數與整定開關值符合時,驅動執行繼電器返回.完成斷電后延時返回的功能。

二、JSJ-4交流斷電延時繼電器的使用方法

JSJ-4交流斷電延時繼電器面板圖如圖2所示,圖中上部三位數字開關整定執行繼電器K1的延時返回時間t1 ,下部三位數字開關整定執行繼電器K2的延時返回時間t2,開關的三位數字乘以0.01S即為時間整定值。例如三數字置數為580,則時間整定值=580x0.01S=5.8S。 t1和t2的整定數值可以相等,也可以不相等。

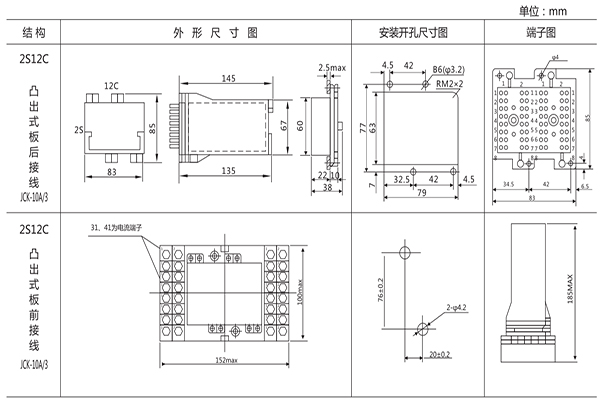

三、JSJ-4交流斷電延時繼電器的開孔尺寸
